圣邦微電子推出 SGM48541/2/3/4/5 系列，一款耐受 -10V 輸入電壓的單通道高速低側柵極驅動器。該系列器件被廣泛應用于 DC/DC 轉換器、太陽能和電機驅動器中的功率 MOSFET 驅動。

圣邦微電子另提供 SGM48536/37/38/39/40 系列產品用于 IGBT 驅動，歡迎至官網了解產品詳情。

SGM48541/2/3/4/5 是用于驅動功率 MOSFET 的單通道高速低側柵極驅動器。這些器件具有軌至軌驅動能力和極小的傳播延遲（17.5ns，典型值）。當 VDD = 12V 時，它們還能提供 4A 峰值拉電流和 8A 峰值灌電流（非對稱驅動）。工作電壓范圍為 4.5V 至 25V。SGM48541 的輸出級采用獨立的拉灌結構（Split-Output），該獨立輸出結構與非對稱驅動提高了器件對寄生米勒傳導效應的抗擾度。SGM48541/4 采用正反邏輯雙輸入設計，IN+ 或 IN- 可獨立控制驅動器的輸出。這些器件的輸入閾值與低壓 TTL 和 CMOS 邏輯兼容，不會受到 VDD 變化的影響。SGM48541 采用符合環保理念的 SOT-23-6 和 TDFN-3×3-6AL 綠色封裝。SGM48542/3/4/5 均采用符合環保理念的 SOT-23-5 綠色封裝。

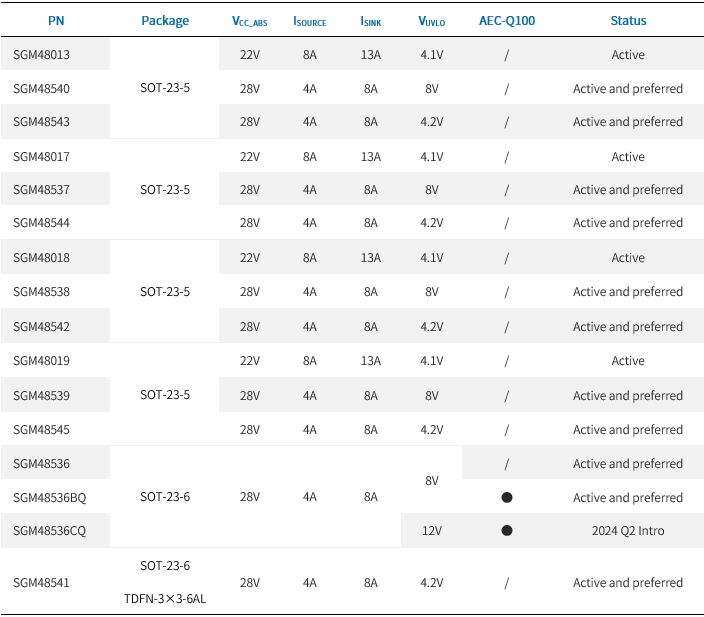

表 1 單通道低邊 MOSFET&IGBT 柵極驅動系列

關于圣邦微電子

圣邦微電子（北京）股份有限公司（股票代碼 300661）專注于高性能、高品質模擬集成電路的研發和銷售。產品覆蓋信號鏈和電源管理兩大領域，擁有 30 大類 4600 余款可供銷售型號，全部自主研發，廣泛應用于工業、汽車電子、通信設備、消費類電子和醫療儀器等領域，以及物聯網、新能源和星空人工智能等新興市場。
